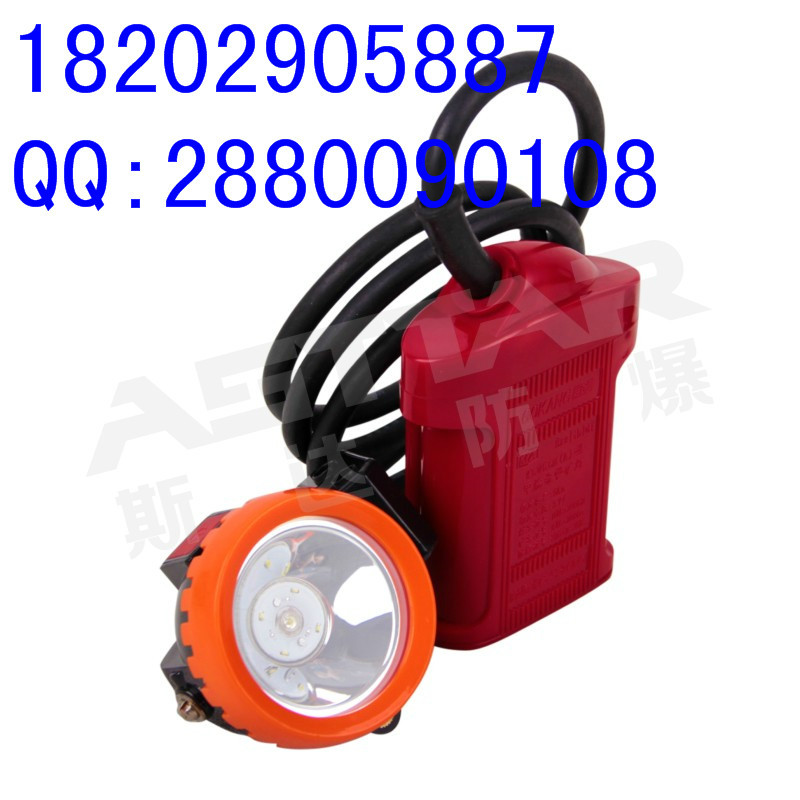

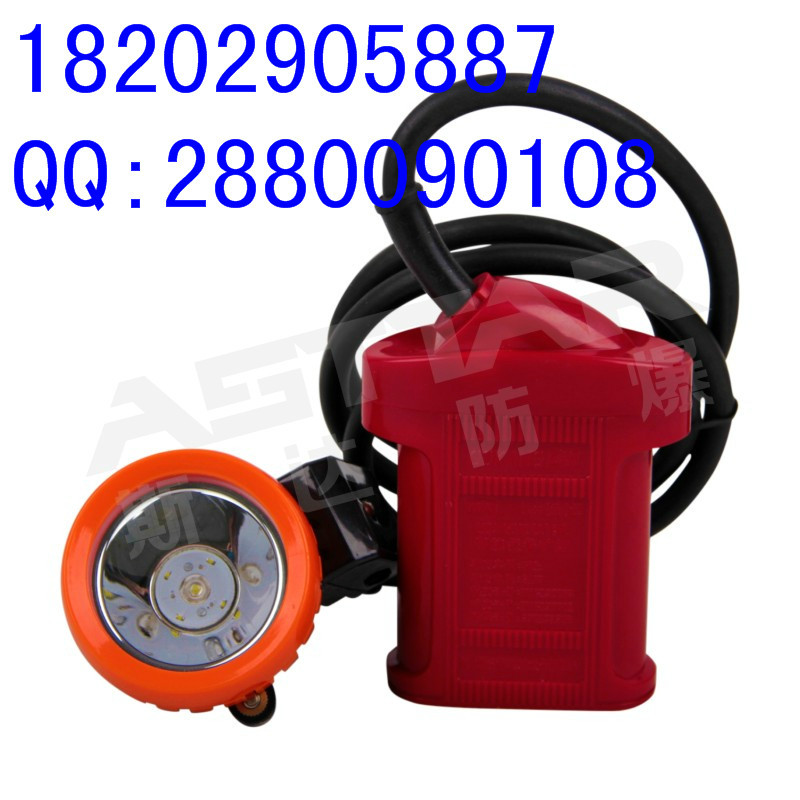

KLW5LM（A）型甲烷報警礦燈
一 概述
1 特點
KLW5LM（A）型甲烷報警礦燈（以下簡稱報警礦燈）是采用超高亮度LED光源照明，光電轉換效率高，比白熾燈省電70%。電池采用錳酸鋰離子電池提供電源的一種綠色環保的新型報警礦燈。報警礦燈采用兩組LED光源分別作為主、輔光源，主光源采用恒流放電，使點燈初期與點燈末期光照度幾乎不變。燈頭內有單片機控制來完成智能充放電、主輔燈的開關轉換、甲烷光報警等一系列功能。具有體積小、重量輕、壽命長、免維護，無污染、安全省電等特點。
2 用途及適用范圍
適用于煤礦井下照明和甲烷超限報警，也可用于其他需要移動照明的場所。
3 規格型號及代表意義
|
K |
L |
W |
5 |
L |
M |
（A） |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
修改序號 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
免維護 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
LED光源 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
蓄電池容量；5Ah |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
甲烷報警 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
鋰離子蓄電池 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
報警礦燈 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 使用環境條件
1）環境溫度：-10℃～40℃；
2）相對濕度：≤95%；
3）大氣壓力：（86～106）kPa；
4）可用于高瓦斯礦井。
5 產品執行標準
GB 3836.1-2010 爆炸性環境 第1部分：設備 通用要求、GB 3836.2-2010 爆炸性環境 第2部分：由隔爆外殼“d”保護的設備、GB 3836.4-2010 爆炸性環境 第4部分：由本質安全型“i”保護的設備、GB 7957-2003《礦燈安全性能通用要求》、MT 927-2004《KL型礦燈》、MT/T409-2007《甲烷報警礦燈》和Q/SD 034-2012 《KLW5LM（A）型甲烷報警礦燈》。
6 防爆標志：Exs[ib]dI。
二 結構特征
1 結構
報警礦燈由蓄電池槽內的電池組、短路保護器，通過電纜與燈頭連接組成。蓄電池與燈頭結構見圖1。
1下殼 2皮帶環 3 上蓋 4壓緊螺母 5 電纜護套 6電纜 7短路保護器 8 隔板
9緊固螺釘 10 PTC 11 電池組 12 燈頭板 13 帽鉤 14 開關 15 充電螺釘
16 燈頭圈 17 防護玻璃 18 主光源 19 反射杯 20 報警電路及催化元件
圖1 KLW5LM（A）型報警礦燈結構
2 安全保護工作原理
1）本報警礦燈充放電采用全自動管理電路，充電采用先恒流后恒壓，由充電電路軟件控制。報警礦燈充電時，當電池電壓≥4.2V±0.05V時，過充電保護動作，斷開充電電流。當充電時間超過12小時而過充電保護仍未動作時，充電超時保護動作，斷開充電電流。當電池電壓≤2.9V時，過放保護動作，報警礦燈自動熄滅，需重新充電后使用。當報警礦燈發生短路故障時，保護電路的短路保護器在15ms內切斷電源，待故障解除后，重新打開開關，即可恢復照明。以上多種保護功能，保證了報警礦燈能在易燃、易爆環境中安全使用。
2）主燈LED 恒流驅動：可保證在設計工作時間內主燈光通量不會因電池電壓的變化而迅速衰減。
三 基本參數
報警礦燈基本參數見表1。
表1
|
項目 |
單位 |
技術指標 |
|||
|
額定容量 |
Ah |
5 |
|||
|
額定電壓 |
V |
3.7 |
|||
|
點燈時間 |
h |
≥11 |
|||
|
主光源 |
額定電壓 |
V |
3.7 |
||
|
額定電流 |
A |
0.20 |
|||
|
最大照度 （距燈1m） |
點燈開始 |
lx |
≥1000 |
||
|
點燈11h后 |
≥500 |
||||
|
輔助光源 |
w |
0.2 |
|||
|
電池循環壽命 |
次數 |
＞500 |
|||
|
載體催化元件 |
工作電壓 |
V |
2.5 |
||
|
工作電流 |
mA |
≤95 |
|||
|
報警點（出廠設定） |
%CH4 |
1.00 |
|||
|
報警點誤差 |
±0.10 |
||||
四 外形尺寸
1）燈頭外形尺寸：Φ71 mm×75mm；
2）電池盒外形尺寸：71 mm×40 mm×110mm；
3) 重量：＜0.7kg。
五、使用方法
1）當報警礦燈電壓低于（2.9±0.1）V時，報警礦燈會自動熄滅，表示報警礦燈電量不足，應及時給報警礦燈充電。
2）本報警礦燈可使用本公司配套的充電設備或鉛酸電池礦燈充電架充電。當使用鉛酸電池礦燈充電架充電，充電架充電電壓應調整在5.5V±0.1V。報警礦燈充電時，報警礦燈輔助光源會間隔數秒閃亮一次，表示正在充電，當輔助光源停止閃亮，即表示電池已充滿電。對因電量耗盡而自動熄滅的報警礦燈充電，一般充電時間不超過10小時。
2、使用說明
1）將腰帶穿入報警礦燈蓄電池槽腰帶環，系好腰帶，將燈頭卡在安全帽上，理順電纜，開啟帽燈上的燈頭開關。
2）本報警礦燈為LED雙光源照明，根據需要按動燈頭上的電子開關鈕可任意轉換主、輔光源和關燈。
電子開關轉換邏輯關系為：（關閉狀態）— 主光源 —輔光源 — 關閉。
3）打開主燈或輔燈，如果間隔的連續閃爍六次時，說明報警礦燈沒有進行報警標校。如果間隔連續閃爍三次，說明報警礦燈檢測到周圍環境里有甲烷氣體，進行報警指示。使用時，應該先對報警礦燈進行通氣標校后，方可正常使用。
六 報警工作原理及標校步驟
1、工作原理
當報警礦燈被置于有甲烷氣體的環境里時，甲
烷氣體通過燈頭外殼探測小孔進入氣室，氣室內的
載體催化元件表面產生無焰燃燒，其阻值增大，載
體催化元件與電阻組成的惠斯登電橋失去平衡即輸
出電壓訊號，經過微處理器數據處理，由主光源或
輔光源指示。當甲烷氣體濃度超出預先設置的報警
點后，主光源或副光源間隔的連續三次閃爍，進行
光閃爍報警。
2 、標校 圖2
1）準備：將報警礦燈充滿電，打開主燈預熱10分鐘，準備好1%的標準氣體，打開標校裝置電源（見圖2）；
2）標定：將燈頭卡在標校裝置的燈頭座上，按一下標校按鈕，3秒后主燈閃滅一次，此時將1%CH4標準氣體以200ml/min流量通入報警礦燈報警腔的進氣口，報警礦燈自動進行標定，當主燈再次熄滅時，標定結束（此過程大約30秒）；
3）驗證：標定結束后繼續通入標準氣體，如果報警礦燈每隔5秒閃動3次，表示正常；如果不斷閃爍，表示傳感器失效或報警板損壞。
4）斷開報警燈檢測電源。
七 報警礦燈的一般故障分析與排除.
表2
|
故障現象 |
原因分析 |
排除辦法 |
|
主、輔光源不亮 |
過放保護，連接線斷 |
充滿電，更換連接線 |
|
開燈后,主燈或輔燈間隔的連續閃爍 |
沒有標定 |
應該重新標定 |
|
充電時電流表無指示 |
接觸不良；電流表損壞；燈內電路故障 |
查找原因后進行更換 |
|
放電時間達不到規定時間 |
沒充滿電， 燈頭控制板壞，電池壽命終結. |
查明原因充滿電， 更換燈頭板， 更換報警礦燈 |
八、注意事項與安全提示
1、報警燈應定期進行標校，一般一個星期標校一次。
2、使用或貯存的環境嚴禁有硫化物、有機硅等化工物質，此類物質會造成甲烷傳感器中毒，使其活性下降。
3、嚴禁用打火機氣體（丁烷）到燈頭探測處進行試驗，以防高濃度氣體損壞甲烷傳感器。
4、報警礦燈應在電池80%容量情況下存放和運輸，長期存放超過3個月應充、放電一次。運輸過程中嚴禁劇烈機械沖擊和爆曬、雨淋、嚴防摔擲、翻滾、重壓。
5、本報警礦燈所裝配的電纜符合MT 818.10標準規定并具有在有效期內的安標證，使用者不得隨意更換。
6、本報警礦燈所裝配的可重復使用的報警礦燈短路保護器符合MT 395標準規定并具有在有效期內的安標證，使用者不得隨意更換。
7、本報警礦燈所裝配的載體催化元件為江蘇金壇市博立電子元件有限公司生產的MJC4/2.5L型，安標證號：MFA080036，使用者不得隨意更換。
8、報警礦燈應貯存在環境溫度（0～40）℃，干燥、清潔、通風良好、無腐蝕性介質的倉庫內，應遠離火源及熱源。
九、開箱檢查其成套性
1、甲烷報警礦燈 1盞
2、使用說明書 1份
3、合格證 1份
十 保修說明
1、本產品保修期為12個月，自發貨之日起計算。用戶在使用中應按照說明書要求操作，由于使用不當或私自拆卸造成的損壞不在保修范圍內。
2、產品一經使用不得退換。保修期內因質量原因引起的損壞廠家負責保修。
附錄A （規范性資料）
A.1: 報警礦燈采用的載體催化元件
|
序號 |
型號名稱 |
規格 |
防爆證號 |
安標證號 |
生產廠 |
|
1 |
MJC4/2.5L 載體催化元件 |
（0.00～4.00）%CH4 Ui：2.6V；Ii：100mA |
10621067UG |
MFA080036 |
金壇市博立電子元件有限公司 |
地址：西安市經濟技術開發區草灘生態產業園尚苑路3699號
郵編：710018
電 話：029-86113366
傳 真：029-86562529
E-mail: star@gokang.com
網 址：www.gokang.com =
