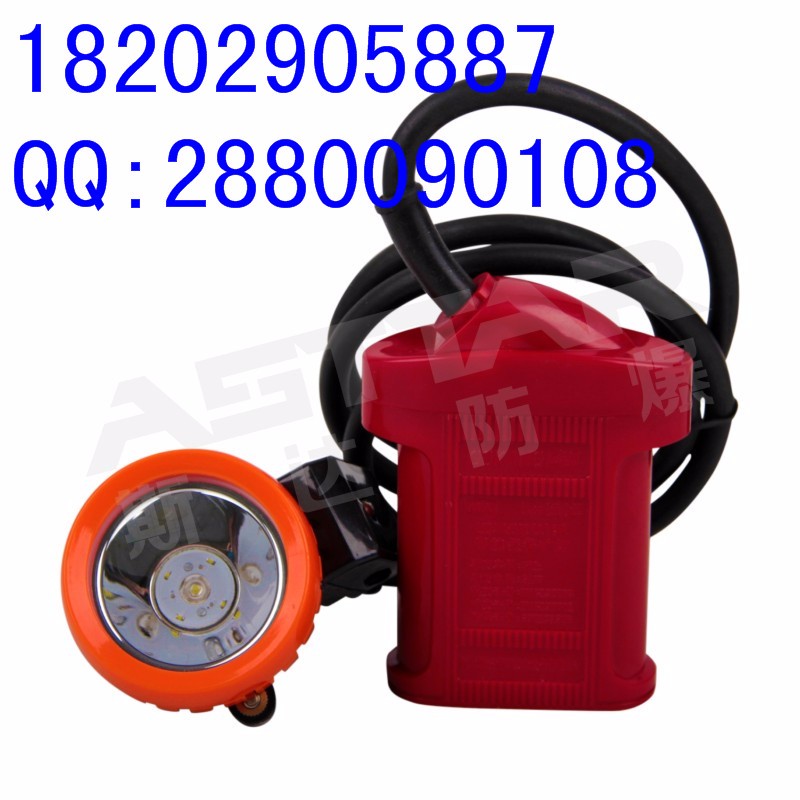

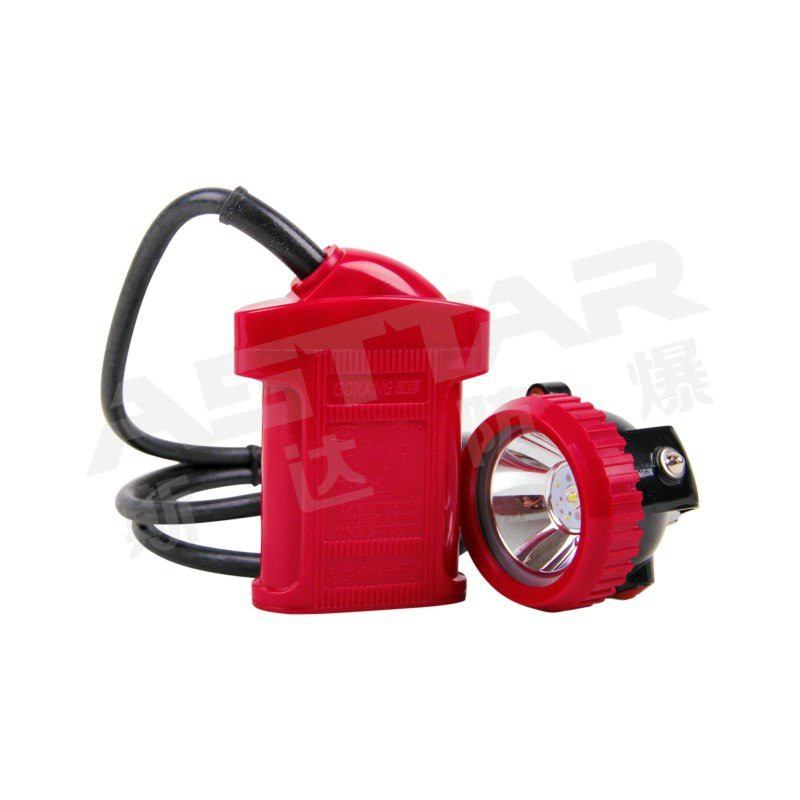

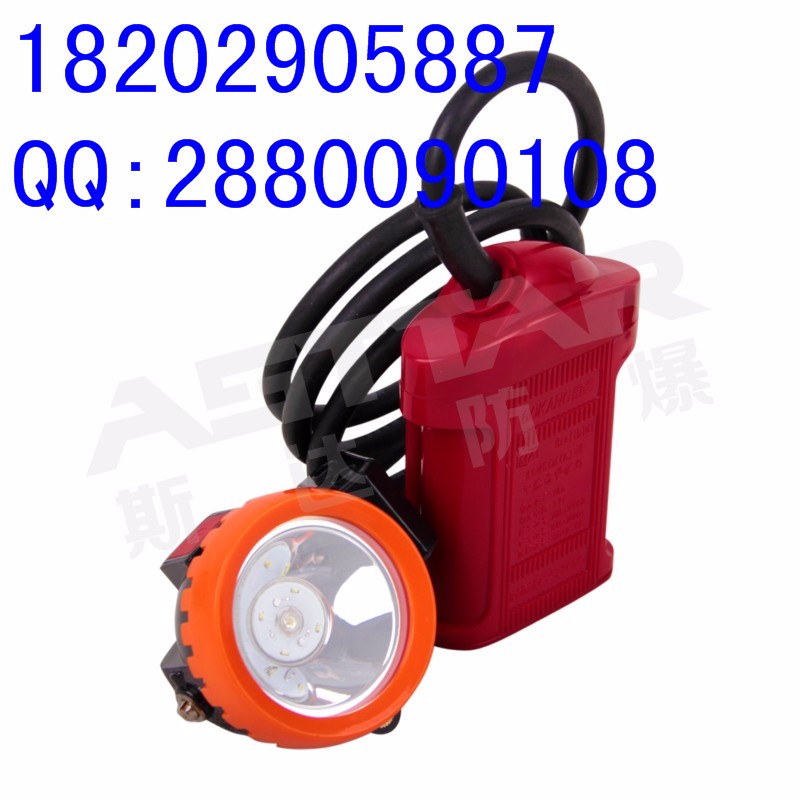

KL4LM（A）型礦燈使用說明書
一、概述
1、產品特點及用途：
KL4LM（A）型LED鋰電礦燈（以下簡稱礦燈）采用功率型LED發光管做主、輔光源，壽命可達3萬小時以上。燈頭開關采用輕觸式電子開關，密封性好、使用方便。礦燈內置微處理器控制芯片，智能管理充、放電過程，具有多種保護功能，適合在各類礦燈充電設備上充電。電源采用安全環保型錳酸鋰電池組，無記憶、免維護，安全可靠。
本礦燈適用于存在易燃、易爆可燃性氣體混合物的環境中做移動照明使用。
2、型號組成及其代表意義：
K
L
4
L
M
(A )
設計序號
免維護
LED光源
蓄電池額定容量
鋰離子蓄電池
礦燈
3、產品執行標準：
GB 7957-2003 《礦燈安全性能通用要求》
MT927-2004《KL型礦燈》
二、結構特征與工作原理

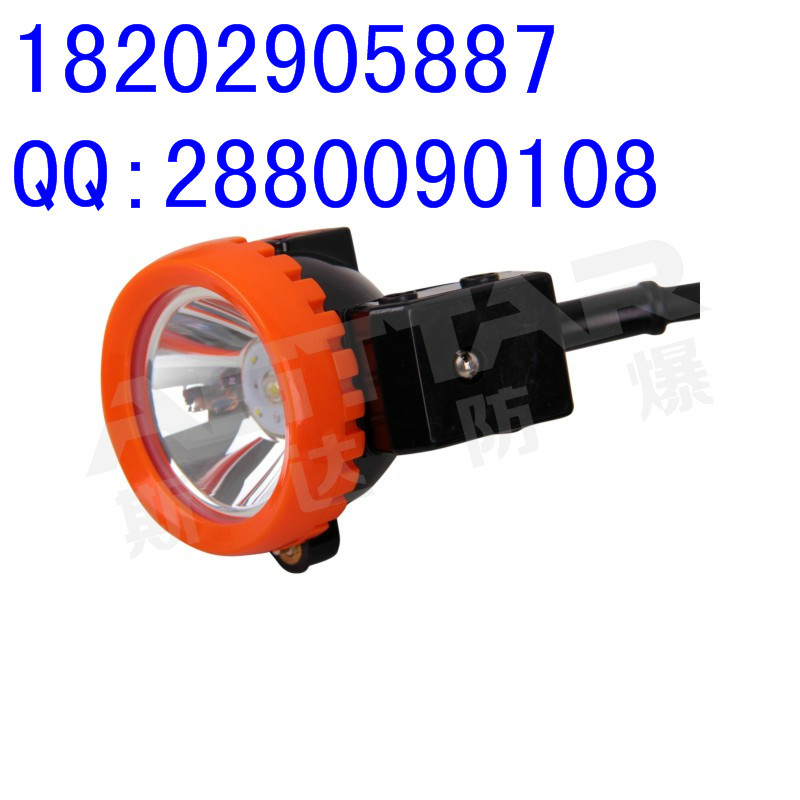

1、礦燈的結構特征如圖1所示：
1下殼 2皮帶環 3 上蓋 4壓緊螺母 5 電纜護套 6電纜 7短路保護器 8 隔板
9緊固螺釘 10 PTC 11 電池組 12 帽鉤 13 充電螺釘 14 燈頭圈 15 按鈕開關
圖1
2 、工作原理
本礦燈由LED光源、控制電路板、短路保護器、電池組等組成，采用智能充放電管理：當電池充滿后，自動進入涓流狀態；當充電時間超過12小時，充電超時保護動作，斷開充電電流；當電池電壓≤2.7V時，過放電保護動作，礦燈自動熄滅，需重新充電后使用；當?shù)V燈發生短路故障時，短路保護電路可在15ms內切斷電源，待故障解除后，重新打開開關即可恢復照明。LED主燈采用恒流驅動，可保證在工作時間內光通量不會因電池電壓的降低而迅速衰減。
三、主要技術參數（見表1）：
表1
|
項目 |
技術指標 |
||
|
額定容量 |
4Ah |
||
|
額定電壓 |
3.7V |
||
|
點燈時間 |
≥11h |
||
|
主光源 |
額定電壓 |
3.7V |
|
|
額定電流 |
0.21A |
||
|
最大照度 （距燈1m） |
點燈開始 |
≥2000lx |
|
|
點燈11h后 |
≥1000lx |
||
|
輔助光源 |
≥0.2W |
||
|
電池循環壽命 |
≥500次 |
||
|
防爆型式 |
ExsI |
||
|
外殼防護等級 |
IP65 |
||
|
充電電壓 |
DC（6-8）V |
||
|
充電時間 |
＜10h |
||
|
燈頭外形尺寸 |
Φ71×75 |
||
|
電池盒外形尺寸 |
71×40×110 |
||
|
重 量 |
＜0.6kg |
||
|
使用環境 |
環境溫度：（-10～40）℃；相對濕度：≤95%； 可用于高瓦斯礦井。 |
||
四、使用、操作
1、充電
（1）當?shù)V燈電量耗盡時，礦燈會自動熄滅，應及時給礦燈充電。
（2）礦燈充電時，應先關閉礦燈。礦燈光杯內有紅綠兩個指示燈點亮，表示正在充電。當紅燈熄滅，綠燈亮?xí)r，表示電池已充滿。
2、使用
（1）將腰帶穿入礦燈腰帶環，系好腰帶。將燈頭卡在安全帽上，理順電纜，開啟燈頭開關。
（2）本礦燈為LED雙光源照明，根據需要按動燈頭上的電子開關按鈕可任意轉換主、輔光源和關燈。電子開關轉換邏輯關系為：（關閉）— 主光源 — 輔助光源 — 關閉。
五、常見故障與排除（見表2）
表2
|
故障現象 |
原因分析 |
排除方法 |
|
主、輔光源不亮 |
電池電能放盡 |
重新充電 |
|
開關故障 |
更換開關 |
|
|
電纜斷線 |
更換電纜 |
|
|
燈頭或保護電路板損壞 |
更換電路板 |
|
|
充電時無指示 |
接觸不良 |
重新操作 |
|
指示燈損壞 |
更換光源 |
|
|
燈頭或保護電路板損壞 |
更換電路板 |
|
|
放電時間不足 |
電池壽命終結 |
更換電池 |
六、注意事項
1、礦燈使用前請認真閱讀本說明書，并按要求正確操作；
2、礦燈應先在地面上充滿電，檢查正常后使用；
3、礦燈在攜帶和使用時應避免劇烈碰撞；
4、礦燈在使用中發生任一光源損壞，上井后應及時維修更換；
5、礦燈應由專業人員維修，維修時嚴禁改變器件的規格參數，并請使用本公司提供的配件；
6、礦燈嚴禁在井下拆解或修理；
7、嚴禁將電池兩端短路或分解拆卸；
8、廢舊電池應妥善處理，嚴禁將電池投入火中或加熱；
9、礦燈應在80%電池容量情況下貯存或運輸，長期存放超過3個月應充電一次；
10、礦燈配套的充電器為非防爆產品，嚴禁在礦井下使用；
七、成套性
1、礦燈 1盞
2、使用說明書 1本
3、合格證 1份
八、運輸、貯存
1、礦燈可采用包括陸運、水運和空運在內的各種方式進行運輸，運輸中須防止劇烈沖撞、重壓、爆曬及雨淋，防止與腐蝕品混裝。
2、礦燈應貯存于空氣流通，無腐蝕性氣體，無滴水和液體侵襲，空氣相對濕度不大于90%，溫度為（0～40）℃的倉庫中。
九、開箱及檢查
打開包裝箱后根據《裝箱單》或本說明書第七條“成套性”檢查物品是否齊全。
十、保修承諾
本產品保修期為12個月，自發貨之日起計算。在此期間由非人為原因損壞，本公司負責免費維修。（不可抗拒因素除外，例如：自然災害、戰爭等）。
注：本公司保留對說明書內容進行修改而不另行通知的權利
地址：西安市經濟技術開發區鳳城二路17號海洋大廈
郵編：710018
電話：029-86260611
傳真：029-86562529
E-mail: sales@gokang.com
網址：www.gokang.com
