管道/孔道壓漿劑

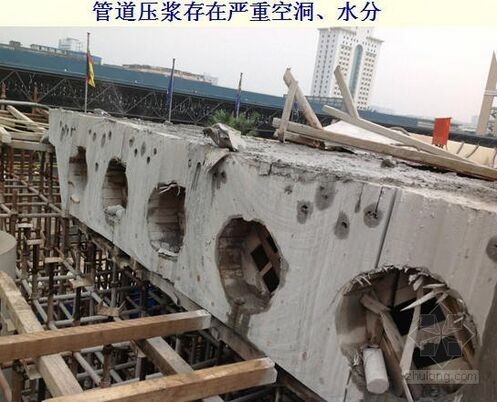

MS-507管道壓漿劑是以多種高性能功能材料復合而成的專用外加劑，具有流化、增強、保塑、微膨脹以及不泌水等多重功效，將其以適當比例摻入水泥中后，能夠以較低水膠比獲得較高的流動性，同時能夠有效解決高流動性與離析性之間的矛盾，克服泌水、沉降等現(xiàn)象。該材料中同時含有早期膨脹和后期膨脹組分，可以使壓漿料具備早期（0～3h）和后期（3～72h）膨脹性能，以補償漿體的塑性期收縮和硬化期收縮，確保漿體密實填充預應力管道。

性能特點

采用MS-507管道壓漿劑配制的預應力管道壓漿料，性能完全滿足或超過鐵道行業(yè)標準TB/T3192-2008《鐵路后張法預應力混凝土梁管道壓漿技術(shù)條件》。
    1、流動性好：出機流動度一般小于20秒，30分鐘后流動度不大于30秒；
    2、高勻質(zhì)性：壓漿料不離析、不泌水，3h毛細泌水率和24h自由泌水率均為0；
    3、膨脹性能好：含有獨特的塑性膨脹劑（非鋁粉）和硬化后膨脹劑，確保壓漿料不收縮；
    4、力學性能高：抗折、抗壓強度均大幅度高于標準要求；
    5、氯離子含量低：確保壓漿料對預應力鋼絞線和鋼筋無銹蝕作用。
技術(shù)指標

檢測項目
 技術(shù)指標要求
 MS實驗結(jié)果

凝結(jié)時間（h）
 初凝
 初凝≥4
 初凝≥5

終凝
 終凝≤24
 終凝≤24

流動度（s）
 出機流動度
 18± 4
 16~22

30min流動度
 ≤30
 22~30

泌水率（%）
 3h毛細泌水率
 ≤0.1
 0

24h自由泌水率
 0
 0

壓力泌水率（%）
 0.22MPa
 ≤3.5
 ≤3.0

0.36MPa

抗折強度（MPa）
 7d
 ≥6.5
 ≥7

28d
 ≥10
 ≥11

抗壓強度（MPa）
 7d
 ≥35
 ≥40

28d
 ≥50
 ≥60

對鋼筋銹蝕作用
 無銹蝕
 無銹蝕

充盈度
 合格
 合格

含氣量（%）
 1～3
 1～3

24h自由膨脹率（%）
 0～3
 0～1.5

注：
    1. 檢驗標準TB/T3192-2008《鐵路后張法預應力混凝土梁管道壓漿技術(shù)條件》；
    2. 根據(jù)各個制梁場使用水泥不同，我公司會對配方進行調(diào)整以滿足標準要求。
適用范圍

    主要應用于后張法預應力混凝土梁管道壓漿。
使用方法
    施工時，將MS-507管道壓漿劑按推薦比例內(nèi)摻于42.5級或以上等級的普通硅酸鹽水泥中，混合均勻，按推薦水膠比拌合均勻即可使用。施工時需要按照TB/T3192-2008標準要求的施工工藝進行現(xiàn)場施工。
    MS-507管道壓漿劑分為兩種型號，其推薦摻量分別為膠凝材料總量的5%和10%（內(nèi)摻），推薦水膠比為：0.31~0.33（可根據(jù)現(xiàn)場試驗及使用情況進行微調(diào)）。

包裝與儲存
    內(nèi)襯薄膜編織袋包裝，每袋凈重40kg；運輸儲存過程中防穿刺、防潮、防曬；未開封產(chǎn)品保質(zhì)期6個月。
