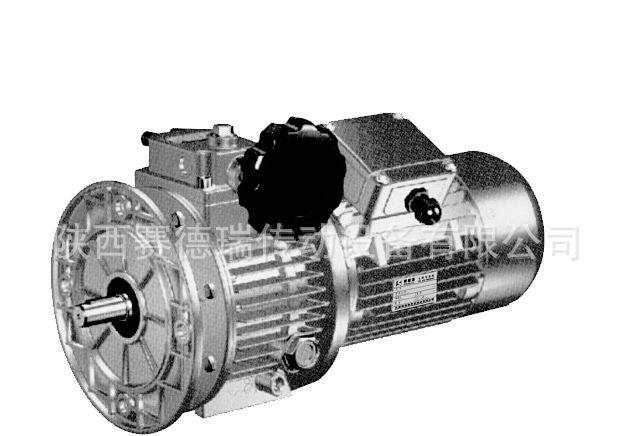

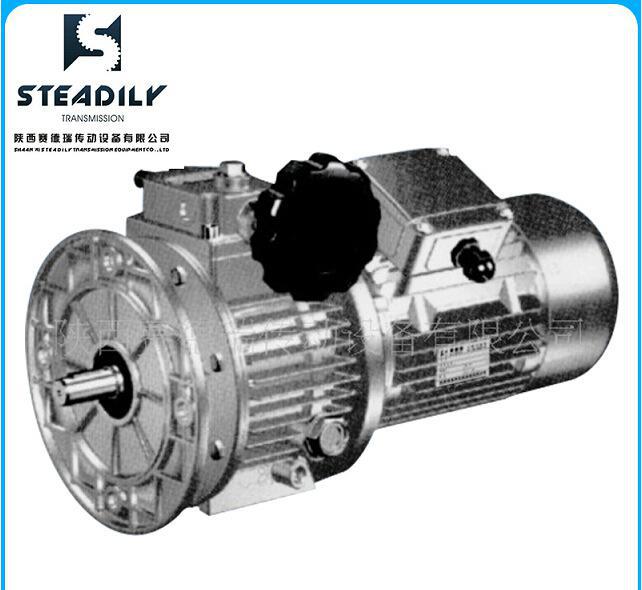

產品名稱：MB、MBN系列行星錐盤無級變速機
產品類別： 無級變速機
產品說明：
行星錐盤無級減速機系采用了國內外先進的技術而設計的。它不僅可廣泛地用于食品、制藥、塑料、造紙、陶瓷、、印刷等輕工業部門，而且廣泛用于機床、石化，冶金等重工部門及交通運輸業。它的優點是：
1．高強度：在加沖擊負載逆轉時，本機性能可靠、能精確地傳動，無后座力．井有足夠的強度。
2、變速范圍大：變速范圍為5，即輸出速比可在1:1.45至1:7.25之間任意變化。
3、調速精度高：調速精度為0.5~1轉。
4、本系列變速機所有傳動件都經過嚴格處理、精密加工、研磨、接觸與潤滑性能良好，所以運轉平穩、噪音低、使用壽命長。
5、結構緊湊，體積小，重量輕。
6、MB變速機的特點就是有效地能與各種齒輪減速機、擺線減速機、蝸輪減速機相結合使用，從而增大了輸出轉矩和實現了各種不同場合的最低和最高輸出轉速，具有良好的適應性。
變速范圍：
1.基本型：200-1000r/min
2.MB無級變速機帶三級齒輪減速（i=42-100）：2-23.5r/min
3.MB無級變速機帶二級齒輪減速（i=7.1-25）：8-140r/min
4.MB無級變速機帶一級齒輪減速（i=2.5-5）：40-200r/min
技術參數：
轉矩：1.5N•m～2062N•m
功率：0.18KW～7.5KW
MB無級變速機型號：
MB02、MB04、MB07、MB15、MB22、MB40、MB55、MB75
MBL02、MBL04、MBL07、MBL15、MBL22、MBL40、MBL55、MBL75
結構與工作原理、潤滑油品種
1、行星錐盤無級變速機(見圖)
帶錐度的太陽輪(12)和壓盤(13)被一組碟形彈簧(14)壓緊，輸入軸(15)與太陽輪用鍵聯接，組成壓緊的輸入裝置。一組帶錐度的行星輪(10)內側夾在壓緊的太陽輪與壓盤之間，外側夾在帶錐度的定環(11)和調速凸輪(9)之間．當輸入裝置轉動時，由于定環和調速凸輪固定不動，行星輪就沿定環作純滾動，且繞輸入軸作公轉，通過行星輪軸及滑動輔承(5)而帶動行星架(2)及輸出軸(1)轉動。
調速時轉動手輪，由手輪帶動調速螺桿，使平面凸輪相對轉動，產生軸向移動，從而均勻改變調速凸輪和固定環之間的間隔，最后改變了行星輪與大陽輪、壓盤及固定環，調速凸輪摩擦處的工作半徑，實現無級調速。
產品類別： 無級變速機
產品說明：
行星錐盤無級減速機系采用了國內外先進的技術而設計的。它不僅可廣泛地用于食品、制藥、塑料、造紙、陶瓷、、印刷等輕工業部門，而且廣泛用于機床、石化，冶金等重工部門及交通運輸業。它的優點是：
1．高強度：在加沖擊負載逆轉時，本機性能可靠、能精確地傳動，無后座力．井有足夠的強度。
2、變速范圍大：變速范圍為5，即輸出速比可在1:1.45至1:7.25之間任意變化。
3、調速精度高：調速精度為0.5~1轉。
4、本系列變速機所有傳動件都經過嚴格處理、精密加工、研磨、接觸與潤滑性能良好，所以運轉平穩、噪音低、使用壽命長。
5、結構緊湊，體積小，重量輕。
6、MB變速機的特點就是有效地能與各種齒輪減速機、擺線減速機、蝸輪減速機相結合使用，從而增大了輸出轉矩和實現了各種不同場合的最低和最高輸出轉速，具有良好的適應性。
變速范圍：
1.基本型：200-1000r/min
2.MB無級變速機帶三級齒輪減速（i=42-100）：2-23.5r/min
3.MB無級變速機帶二級齒輪減速（i=7.1-25）：8-140r/min
4.MB無級變速機帶一級齒輪減速（i=2.5-5）：40-200r/min
技術參數：
轉矩：1.5N•m～2062N•m
功率：0.18KW～7.5KW
MB無級變速機型號：
MB02、MB04、MB07、MB15、MB22、MB40、MB55、MB75
MBL02、MBL04、MBL07、MBL15、MBL22、MBL40、MBL55、MBL75
結構與工作原理、潤滑油品種
1、行星錐盤無級變速機(見圖)
帶錐度的太陽輪(12)和壓盤(13)被一組碟形彈簧(14)壓緊，輸入軸(15)與太陽輪用鍵聯接，組成壓緊的輸入裝置。一組帶錐度的行星輪(10)內側夾在壓緊的太陽輪與壓盤之間，外側夾在帶錐度的定環(11)和調速凸輪(9)之間．當輸入裝置轉動時，由于定環和調速凸輪固定不動，行星輪就沿定環作純滾動，且繞輸入軸作公轉，通過行星輪軸及滑動輔承(5)而帶動行星架(2)及輸出軸(1)轉動。
調速時轉動手輪，由手輪帶動調速螺桿，使平面凸輪相對轉動，產生軸向移動，從而均勻改變調速凸輪和固定環之間的間隔，最后改變了行星輪與大陽輪、壓盤及固定環，調速凸輪摩擦處的工作半徑，實現無級調速。
