產品介紹：

DXW（N）12-SEPRI-40.5～1100kV系列高壓帶電顯示閉鎖裝置分別使用于40.5kV、72.5kV、126kV、252kV、363kV、550kV、800kV、1100kV電壓等級的高壓輸變電線路、GIS金屬封閉組合電器及各種高壓開關設備中。其主要作用是對高壓、超高壓設備進行驗電，通過指示燈直觀地反映出高壓線路或高壓設備的帶電狀況，并輸出閉鎖信號，通過電磁鎖對相關操作機構進行強制閉鎖。

本裝置的傳感器采用感應工作原理，不與帶電體直接接觸，安裝簡單方便，維護費用低，使用壽命長，安全可靠。本裝置符合電力行業標準“DL/T 538-2006高壓帶電顯示裝置”的要求。并通過了國家高壓電器質量監督檢驗中心、西安高壓電器研究院實驗認證中心最嚴格的各項測試。



主要作用：

    對高壓、超高壓設備進行驗電，通過指示燈直觀地反映出高壓線路或高壓設備的帶電狀況，并輸出封閉鎖信號，通過電磁鎖對相關操作機構進行強制閉鎖。



產品特點：



1、 安全可靠



本裝置傳感器與高壓線路或設備部直接接觸，裝設在各電壓等級的安全區內，一次線路保證安全。不會發生絕緣擊穿和危害一次設計及人身安全。



功耗低，發熱量小，對設備散熱要求降低。



集成電路的采用使得設備結構緊湊，可靠性高。



2、 特性穩定、抗干擾能力強



電路設計先進、制造工藝具有高溫定和高可靠性。設有溫度補償線路、自檢線路、濾除過壓、高頻信號等有害噪音，電路保證指示穩定，無誤報，選用寬范圍開關電源供電，工作不受電源電壓波動的影響。



工作電源斷電，閉鎖回路不解鎖。



3、 安裝方便，維護簡單



體積小，便于使用、維護和安裝。



戶外安裝無需停電。戶內、外GIS安裝按用戶訂貨要求，主機廠配套安裝。



產品結構:

DXW（N）12-SEPRI-40.5～1100kV高壓帶電顯示閉鎖裝置主要由顯示控制器和感應傳感器組成。

安裝場所 ：



?GIS金屬封閉組合電氣；



?變電站的總線，供電線的引出、引入線及高壓線路；



?實驗室的高壓線路、實驗回路的高壓、超高壓線路；



?如電纜終端、斷路器進出線側、接地開關進線側，隔離開關僅限出線側、變壓器的進出線側等一次設備的母線上。

技術參數：



	單相	雙相			三相
線路電壓	40.5～1100kV     50/60Hz
輸入信號電流	≥2μA
溫度穩定度指示輸出	≤±2%
電源穩定度切換點動作	±5%
觸點數	3對常開常閉（可根據用戶要求增減）
觸點開關容量	5A/AC240V       0.8A/DC220V
工作狀態指示燈	（有高壓）紅燈亮  （無高壓）綠燈亮  （沒有電源）燈滅
電源電壓	AC220V或DC220V、DC110V
功耗	2W		3W	4W
壽命	五年以上
電源電纜規格（線徑、線數、外徑）	Φ0.5mm≤線徑≤Φ3mm    線數≥3芯    外徑≤Φ16mm
接點信號聯接電纜規格 （線徑、線數、外徑）	Φ0.5mm≤線徑≤Φ3mm    線數≥3芯    外徑≤Φ16mm
海拔高度	≤3500m
使用環境溫度	-40℃～+75℃
使用環境濕度	≤95%（無冷凝）



 產品安裝與調試：

1、安裝前準備

1）根據現場使用、維護和巡檢方便的原則，高壓帶電顯示閉鎖裝置配套方式：匯控柜外（機柜式）、匯控柜內（嵌入式和壁掛式）。

2）開箱核對產品數量、配件、工作電源、監測線路的電壓等級等。

3）與用戶溝通，確定產品監測對象、安裝位置、閉鎖接點使用及現場施工要求。

4）戶外式感應傳感器安裝，需明確傳感器的安裝距離，其應大于此電壓等級的空氣絕緣距離，小于此電壓等級下的最遠感應距離，結合設計方案，選定安裝位置。

5）確定帶電顯示裝置的閉鎖方式，裝置可與電磁鎖、機械程序鎖、微機閉鎖等防誤裝置配合實施強制閉鎖。

2、安裝

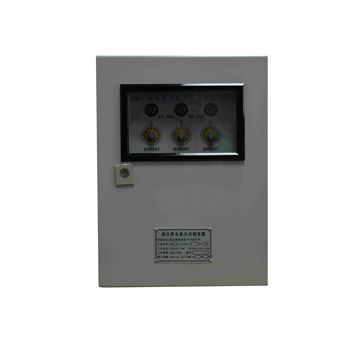

2.1匯控柜外配套安裝（機柜式產品安裝）

產品安裝位置隨感應傳感器的位置確定，機柜正面盡量面向工作人員巡視時最易看到的位置，安裝高度以觀察窗到地面1.7米為宜，并使用配件預裝。
