擁殼體：進口POLYCARBONATE和PA66，耐熱、自熄。觸點：進口硬銀觸點。DA ADA20 ADA10 TDA20 TDA10 TDA

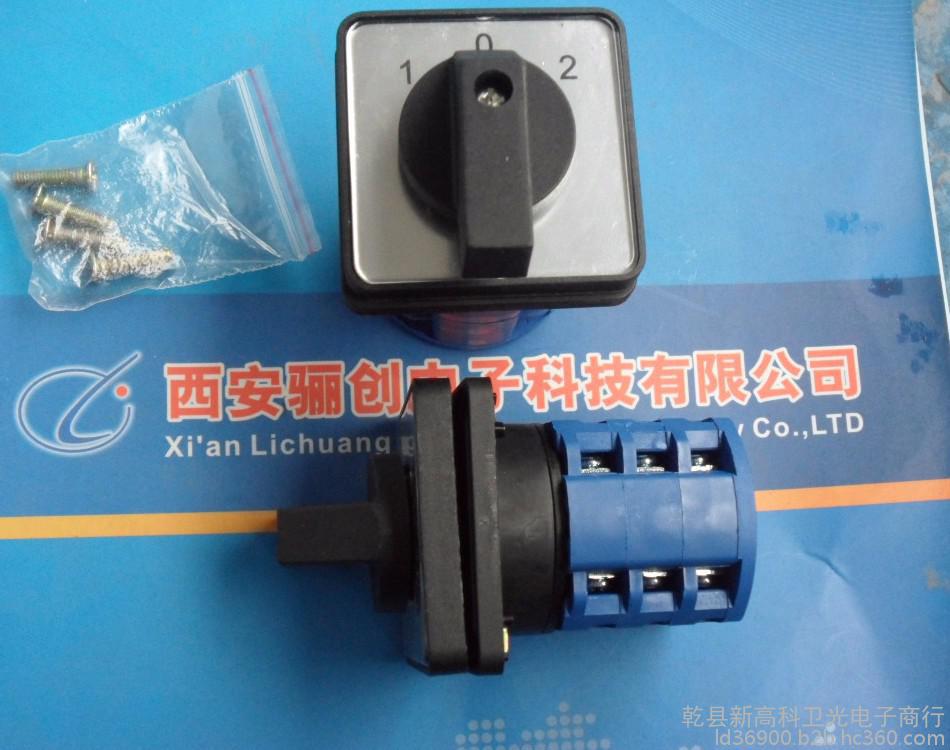

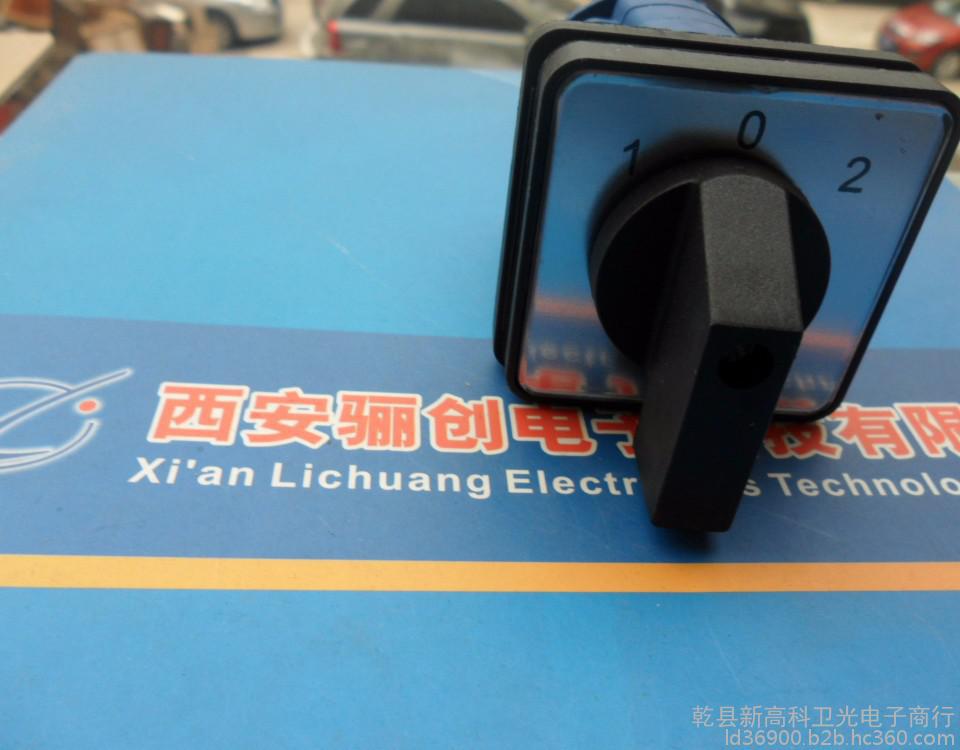

TDA萬能轉換開關

西安驪創電子科技有限公司

聯系人：姬敏

 聯系電話：15229588660/15592173690

QQ:2064415743

地址：西安市雁塔區太白南路269號中天國際B座2308

一、應用及特征：TDA系列轉換開關適用于交流頻率50-60HZ， 440V的電路中，作為控制開關、測試設備開關、馬達控制開關和主令開關。特征：體積小，容量大，性能優異，TDA轉換開關面板尺寸為48*48mm，小巧而緊湊，約定發熱電流20A，是目前國內同類產品中容量最大的。電氣參數和技術指標已完全達到國際同類產品標準。安全護指接頭：依據VDE0106的要求，TDA轉換開關設計有獨特的安全護指功能。避免手指與帶電接頭接觸，從而減少觸電危險。精美的徽板：TDA轉換開關的徽板采用進口材料和國外同類產品技術制作。美觀耐用，達到國際水準。并可根據不同客戶的要求，雕刻特殊的字符文字。開關角度：TDA轉換開關的轉換角度有30°、45°、60°、90°，允許最多有12個開關位置。開關層數：TDA轉換開關有1-12層，一層有兩對觸點，最多有24對觸點。開關材料：



二、使用條件：



環境溫度: -25℃ - +45℃



海拔高度:≤2000m



安裝類別:II-III類



空氣相對濕度:≤90%

污染等級:無火災爆炸危險，無腐蝕金屬物，無破壞絕緣介質，無導電塵埃的環境

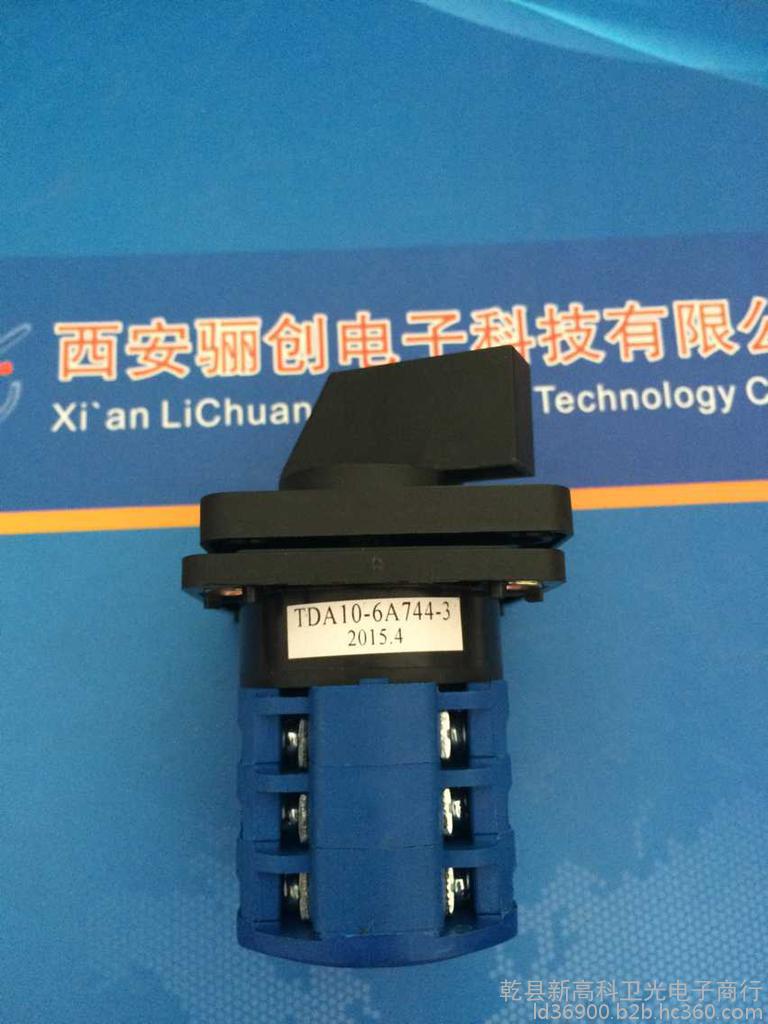

1、TDA10轉換開關，是經引國內遇事同類產品技術，針對國內用戶的特點，參照國際標準專業化設計、嚴格質量管理而生產制造的。
2、TDA10轉換開關具有體積小、容量大、性能優異、品質可靠的優點；并以無數的組合變換來滿足任何形式的接點要求。
3、我公司根據客戶的要求特別設計生產出配套此轉換開關及其它各種轉換開關的轉接板，可方便快速地更換維護開關，直接拆換，
而不再需原先那種在轉換開關上拆線接線，既費力又不安全，更耗時間的傳統維護方法。
二、用途
TDA10轉換開關適用于交流頻率50Hz-60Hz，電壓至500V，直流電壓至440V的電路中，作為電器控制線路主令電器的轉換；電氣測量儀表的轉換及配電設備的遙遠控制；伺服電動機的換向變速；容量至3KW的三相交流電機的起動、換向、變速之用。
三、開關正常工作環境

1、溫度 45oC至30oC，相對濕度不大于85%。
2、海拔高度不超過2000O米。

3、在無爆炸危險的介質中，且無足以腐蝕金屬或破壞絕緣的氣體和導電塵埃。
四、TDA10主要技術數據

1、額定電壓500V同，絕緣試驗電壓2500V。

2、額定發熱電流10A。

3、允許正常操作頻率120次/小時。

4、機械壽命100x104次。
5、最大連接電纜面積2X2.5mm2。

6、防護等級IP40。
五、定位形式：3A-30o
6A-60o
9A-90o
4A-定位式
5A-定位自復式
六、手柄形式：F-方手柄
R-圓手柄
I-槍形手柄
七、手柄固定方式：H-手柄可取出防誤操作(訂此種手柄需在原價基礎上
另計）；-未標注為手柄不可取出



ADA轉換開關根據約定發熱電流可分為：10A，20A，32A，63A。 符合標準:
GB14048.3,GB14048.5,IEC947-3
